compresseur pompe

je voudrais que quelqu'un puisse me faire un petit croquis de la jauge de niveau d'huile avec les mesures de la longueur ,le mini ,le maxi pour mon compresseur pompe qui n'en possede pas .

merci d'avance.

comme celui la






voila le mien

regarde se lien http://nfzk.wdre.de/product_info.php?cPath=24_49&products_id=2048&osCsid=3a4243a1a03a8743887e6b29c0c7d69c

elle a un pas je crois ? moi il n'y en a pas .

non ce lien n'est pas pour une jauge de compresseur mais pour le liquide pour éviter que ça ne gèle .... mince j'ai oublié le terme ...

J'ai ce niveau sur mon 411 je te ferais un croquis ..... est ce que tu aurais la possibilité d'en faire un second ?

possibiliter d avoir une photo de l emplacement de cette jauge antigele merci

je n'ai pas de jauge antigel sur le mien, ça doit être pour les 411 de déneigement ....

Sinon pour ta jauge de compresseur ...



attention j'ai fait une bêtise la jauge au bout a un diamètre de 4 mm et non de 40 ....

merci pour le croquis sepele , je vais essayer de faire ça , tu en veux un ?

la cote est de 23mm ... désolé j'avais loupé ces dimensions...

oui j'en veux bien une si pas trop chère car ça fait un moment que j'en cherche une

https://www.unimog-mania.com/t3540-pour-compresseur-du-2010-cherche-jauge#34098

sous le chiffon est ce que tu as l'écrou creux ?

merci sepele , les 23 mm rentre bien dans l'ecrou creux pour venir en butée sur la rondelle de diametre 14 ?

didiesel a écrit:

jais bien l'ecrou creux .






comme mon pote sera a l'atelier je vais essayer de faire ça et une de plus ne devrais couter qu'un peux de temps et de patiente , il est souvent en chantier .
didier

sepele je pense que la longeur de la jauge de mon compresseur ne soit pas de la meme que le tien . quand je regarde les 2 photos sur le tien elle semble plus basse .
le principe reste le meme mais il me faut pour moi que quelqu'un qui a le meme compresseur que moi me donne la longueur et le maxi et mini .






moi il me faut 3 cotes , longueur jauge , maxi et mini . si quelqu'un veux bien me donner ça je prend .





bien sur sepele je vois pour toi .

décidément encore une autre sorte !!!! Pourrais tu me donner le type du compresseur que tu as sur ta plaque rouge ?

je crois que j'ai encore une image d'Olivier sur plaque noire, merci de confirmer

voici Didier

qu'est ce que tu appel la plaque rouge ?


moi j'ais ça




et ça sur la pompe hydraulique .







j'ais fait ma jauge mais j'attend pour la longeur de la tige si quelqu'un veux mesurer .




et j'ais fait la tienne








si elle te convient tu me donne ton adresse en mp je te l'envoie et tu me rembourse les frais de port et c'est tout .

merçi jean luc , il y a juste les cotes du maxi et mini qui change . il me reste plus qu'a mettre la tige et la braser .

Attentien Didier je n'ai pas la même cote que JeanLuc. JeanLuc pourrais tu nous donner le type de ton compresseur (sur la plaque rouge ou noire)

Ma première cote que je t'ai donné provient d'un compresseur de type 411 005 100 7 ...... purée je croyais que c'était le même que celui que tu cherchais ....

Cette nouvelle cote provient du bon compresseur, à savoir le 86P4 (tu remarqueras que j'ai 78mm contrairement à JEan Luc qui a 74) pour la tige et des repères d'huiles différents. (là j'en ai 3)


J'ai de nouveau oublié le diamètre mais tu le connais, 10 ....

Didier pour la pige que tu m'as faite, j'ai honte mais je croyais toutes les piges pareilles ...... et en plus c'est la pige du 401 que je cherchais ... comme sur ta première photos un peu plus haut ... d'ailleurs je ne crois même pas que c'est une pige mais juste un couvercle .... mais si tu l'as faite pour moi je veux bien te la prendre et te payer tes frais (port + la pièce).

moi c'est ça que je recherchais, j'avais oublié avec le temps que c'était tout en bas ... (et je n'ai aucune excuse car en relisant tu me l'as même fait remarquer)

je peux changer la tige et en rajouter une au dessus , pour le reste la cote est de 23 mm comme celle que j'ais faite est le diametre de 10 . ou si tu veux l'identique a ton
plan il n'y a pas de probleme pour moi .

si tu arrives à la réutiliser c'est bien, car je ne recherche que celle du 2010 de ma photo je ne sais même pas à quoi cela ressemble, pige ou juste couvercle .... les autres dont j'ai pris les mesures je les ai sur le 411 et 421. Mais merci pour ta proposition !!!

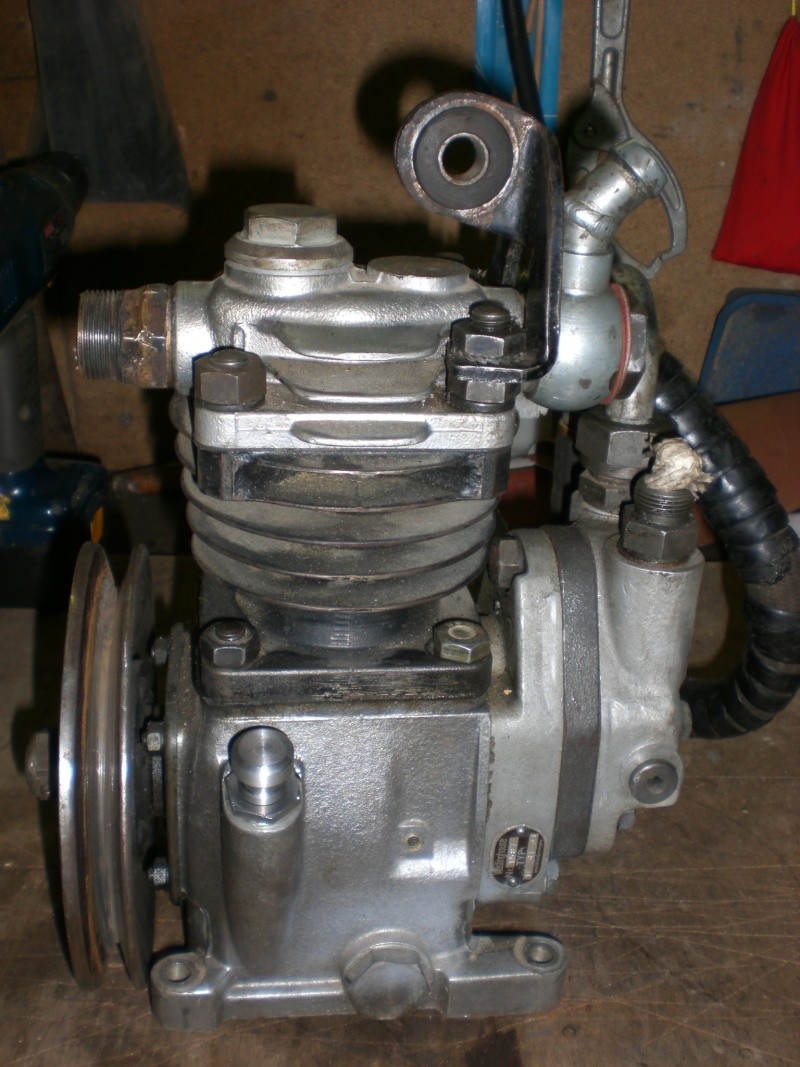

ah ben voilà un compresseur prêt à être monté !!!
