| Circuit électrique de préchauffage | |
|
+6Denis Etienne umog fred Fabien Ben 10 participants |
|
Auteur | Message |
---|
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Circuit électrique de préchauffage Mar 07 Déc 2010, 17:59 | |
| Salut à tous, Si qqn avait une vue ou deux du cablage de préchauffage, en particulier de la résistance , de l'interrupteur et du témoins, cela m'éviterait de griller 4 bougies en plus! J'ai bien le schéma par contre, je n'ai plus grand chose du tableau de bord, si ce n'est en vrac! A votre bon coeur, merci, ben. |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mar 07 Déc 2010, 18:01 | |
| En échange, je vous poste une vidéo de mon 636 qui redémarre! Tout au moins une vidéo du nouvel essai... ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Fabien Admin
![Fabien](https://2img.net/u/3415/78/01/74/avatars/1-79.gif)
Modéle de votre(vos) mogs : Unimog 411 Localisation : isère 38 Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 7589 Age : 49 Emploi/loisirs : technicien de maintenance Prénom : fabien, créateur d'unimog-mania Année : 411 de 1965 Date d'inscription : 03/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mar 07 Déc 2010, 20:05 | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mer 08 Déc 2010, 17:09 | |
| Salut à tous, Je dois être aveugle car je n'ai trouvé aucune photo de cette résistance! Le fait est que ma cabine est partie chez le ferrailleur et je dois avoir laissé cette résistance dessus! J'ai bien récupéré une partie du tableau de bord et qq éléments en vrac mais je ne vois rien qui ressemble à une résistance comme je l'imagine; d'où ma demande. J'ai le truc qui rougit derrière une capsule chromée mais c'est pas ça !!!??? ![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif) ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
fred
![fred](https://2img.net/u/3415/78/01/74/avatars/25-93.jpg)
Modéle de votre(vos) mogs : 411 Localisation : 09 Nombre de messages : 8062 Prénom : fred Année : 61 Date d'inscription : 08/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mer 08 Déc 2010, 23:00 | |
| Bonjour voici , ici sur un moteur marin , sir le 411 elle est située au dessus du régulateur decdynamo , (cachée donc sur la photo suivante ) ![Circuit électrique de préchauffage Img_0113](https://i.servimg.com/u/f80/14/20/52/35/img_0113.jpg) ![Circuit électrique de préchauffage Dsc00810](https://i.servimg.com/u/f63/11/13/27/16/dsc00810.jpg) la mode étant de monter des bougies crayon plus performantes , tu n'as plus besoin de cette résistance ! à+ |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
umog
![umog](https://2img.net/u/3415/78/01/74/avatars/25-7.jpg)
Modéle de votre(vos) mogs : 421 122 Localisation : 59145 Berlaimont (NORD) Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 622 Age : 73 Emploi/loisirs : Mécanicien, bricolage et conception de materiel Prénom : Paul Année : 1966 Date d'inscription : 09/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 08:58 | |

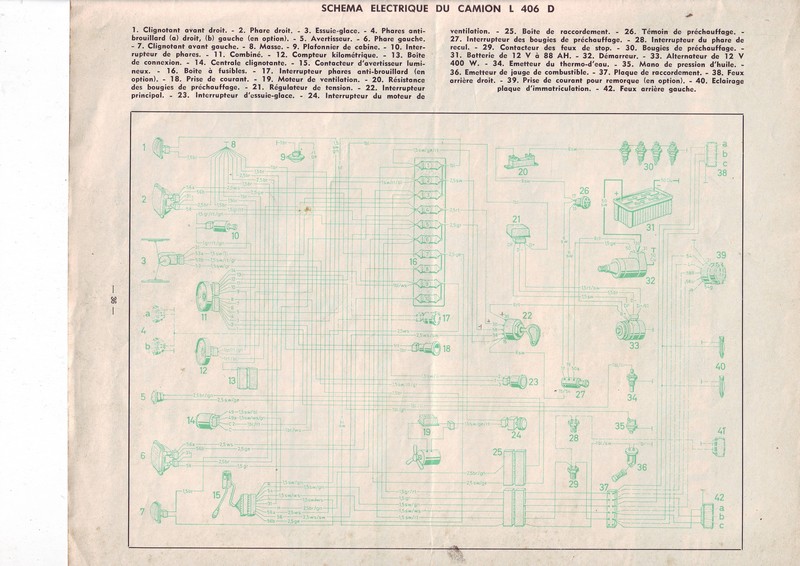

| voici le circuit electrique du fourgon 406 (moteur OM 615 et 621), on peut le suivre en détail. Je pense que le principe est le même que l'OM 636 ![Circuit électrique de préchauffage Schama10](https://i.servimg.com/u/f63/13/43/71/29/schama10.jpg) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Etienne
![Etienne](https://2img.net/u/3415/78/01/74/avatars/36-53.jpg)
Modéle de votre(vos) mogs : 406 VL Localisation : Nancy Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 1281 Emploi/loisirs : Chef de projet / Mécanique - Sport Prénom : Etienne Année : 1969 Date d'inscription : 14/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 09:32 | |
| Je pense qu'il parle de la salière qui se trouve sur le tableau de bord et non la résistance qui sert à abaisser la tension qui arrive aux bornes des bougies. Je dois en avoir une ou deux qui trainent si des fois tu ne la retrouve plus J'ai aussi un montage avec des bougies en 12V qui me vient d'un moteur de 180. Mais je ne las ai pas testé.
A+ |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 10:32 | |
| salut à vous, Super, j'ai capté grâce à la première photo de fred. Je pense l'avoir vue lors du démontage. Je vérifie et si je ne l'ai plus je demanderai à Etienne pour m'en envoyer une, s'il veut bien. Merci aussi pour le schéma mais j'en avais eu un par Fabien. Comme je tiens à retrouver les sensations d'antan, j'ai racheté 4 beru de 0.9v. Ca peut paraître idiot mais bon....merci à tous, benoit |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
Denis membre
![Denis](https://2img.net/u/3415/78/01/74/avatars/2-43.jpg)
Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200 Localisation : Aube et Seine et Marne Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 9891 Emploi/loisirs : retraité, mécanique et plaquettes de chauffage Prénom : denis Année : 1952, 1963, 1968, 1978, 1996 Date d'inscription : 03/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 10:58 | |
| encore un qui ne jette rien ... bravo ! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
sprinder83
![sprinder83](https://2img.net/u/3415/78/01/74/avatars/15-85.jpg)
Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124 Localisation : Toulon 83 / Augerolles 63 Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 1618 Age : 74 Emploi/loisirs : retraité Prénom : Henri Année : 1971/ 1966 / 1972 Date d'inscription : 10/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 12:25 | |
| Avec ce schéma d'époque tu devrais t'en sortir.... ![Circuit électrique de préchauffage Cablag10](https://i.servimg.com/u/f64/13/44/02/98/cablag10.jpg) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 17:33 | |
| Merci Sprinder.Et comme promis, je vous mettrai une vidéo dès que possible mais je dépends d'un ami pour la remise en route, et je ne veux pas le brusquer. ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Etienne
![Etienne](https://2img.net/u/3415/78/01/74/avatars/36-53.jpg)
Modéle de votre(vos) mogs : 406 VL Localisation : Nancy Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 1281 Emploi/loisirs : Chef de projet / Mécanique - Sport Prénom : Etienne Année : 1969 Date d'inscription : 14/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Jeu 09 Déc 2010, 21:50 | |
| En fait je n'en ai qu'une de résistance qui se met en serie avec les bougies, et encore sans le support ,il était en céramique et trop abimé pour être récupéré. Par contre des salières j'en ai 3. En même temps ce n'est pas le genre de chose qui s'use rapidement et on ne les change pas souvent.. Donc elles sont disponibles au besoin ! @+ |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Ven 10 Déc 2010, 10:09 | |
| Salut, merci Etienne, j'ai encore la mienne. Pour le moment, j'essaie de la retirer du morceau de tableau de bord que j'ai gardé de ma vieille cabine. Comme ça, je ferai un branchement en bonne et due forme mais "volant". A bientôt, et merci encore. ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Sam 08 Jan 2011, 21:32 | |
| Salut à tous, Demain 8 hrs, on tentera à nouveau de démarrer mon 401, mais cette fois-ci, avec les résistances! Mais j'ai un doute quand à la résistance qui se trouve sous le capot moteur ( celle qui est en photo ci-dessus). Est-ce que cette résistance est fixée sur la tôle sans isolation ? Sur le schéma de Fabien, on dirait bien que sa base est à la masse. Car, j'ai préparé un raccordement "volant" qui tient par la rigidité des câbles en l'air (la cabine est déposée), mais dans cette position ma résistance n'est pas à la masse . Je crains donc d'envoyer plus que 0.9v à mes bougies et les exploser à nouveau. Ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
jeanluc47
![jeanluc47](https://2img.net/u/3415/78/01/74/avatars/64-34.jpg)
Modéle de votre(vos) mogs : 401,411,421,1450 Localisation : lot et garonne Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 5832 Année : le 401 de56 411 de64,le 421 de75, un 1450 Date d'inscription : 16/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Sam 08 Jan 2011, 21:52 | |
| Je ne l’ai pas sous les yeux, mais ta résistance n’est pas a la masse Si tu mets le + a la masse, ça va pas gaser C’est la résistance qui doit te tomber le voltage, si tu as peur contrôle combien tu as, a la sortie avec un voltmètre
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Sam 08 Jan 2011, 22:04 | |
| C'est clair qu'un ptit coup de voltmètre, ca ne coûte rien et au moins je serai rassuré. En fait, à chaque phase importante, je panique un peu et je perds un peu mes moyens ! Là , ce sera la deuxième fois qu'on essaie de le redémarrer ; je vais avoir du mal à dormir. Merci Jeanluc, Ben.
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Dim 09 Jan 2011, 22:35 | |
| Pour ceux que ca intéresse, il a démarré ce matin. J'ai posté une vidéo dans le post "redémarrage raté". Ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
sepele
![sepele](https://2img.net/u/3415/78/01/74/avatars/9-53.gif)
Modéle de votre(vos) mogs : 411, 421 Localisation : Moselle Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 3457 Prénom : sepele Année : 1955, 1961 Date d'inscription : 08/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Lun 10 Jan 2011, 21:09 | |
| tu en as profité pour passer une vitesse ???? fais tourner la boite avec le levier entre la 5e et la 6e, ça graissera bien la boite .... |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Lun 10 Jan 2011, 21:49 | |
| Non. Il reste le moteur sur le chassis et le pont avt. Tout le reste a été déposé. Ce que je veux, c'est mettre le chassis à nu, le sabler et le peindre puis regreffer élément par élément après les avoit recnditionnés et traités. Ben ![Circuit électrique de préchauffage Dscn3710](https://i.servimg.com/u/f38/14/78/54/55/dscn3710.jpg) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Lun 10 Jan 2011, 21:52 | |
| C'est un photo un peu plus ancienne car maintenant, la bv est déposée. Par contre, il y a une bille qui se promène dedans avec une dent cassée à un pignon. Il y a encore du travail en perspective! ben |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
sepele
![sepele](https://2img.net/u/3415/78/01/74/avatars/9-53.gif)
Modéle de votre(vos) mogs : 411, 421 Localisation : Moselle Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 3457 Prénom : sepele Année : 1955, 1961 Date d'inscription : 08/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Lun 10 Jan 2011, 22:58 | |
| tu devrais changer la boite pas une BV synchronisée, si déjà tu fais les grosses réparations .... je sais, tu préférerais la BV d'origine mais ça risque d'être dur à refaire, une boite comme ça, faut trouver les pièces !!! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Ben
![Ben](https://2img.net/u/3415/78/01/74/avatars/889-65.jpg)
Modéle de votre(vos) mogs : 401 101 Localisation : Chimay Pays : ![belgique belgique](https://i.servimg.com/u/f63/13/43/24/26/belgiq10.jpg) Nombre de messages : 1739 Age : 55 Prénom : Benoit Année : 1956 Date d'inscription : 29/09/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mar 11 Jan 2011, 22:38 | |
| Une bille, elle ne peut venir que d'un roulement, non? Quand au pignon, c'est le coin d'une dent. Je vais peut-être dire une bêtise mais je comptais la recharger et repasser le pignon au tour. Si vraiment il me faut un boite, un de nos membres m'en a déjà proposé une. ![Circuit électrique de préchauffage 3718ma10](https://i.servimg.com/u/f38/14/78/54/55/3718ma10.jpg) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Etienne
![Etienne](https://2img.net/u/3415/78/01/74/avatars/36-53.jpg)
Modéle de votre(vos) mogs : 406 VL Localisation : Nancy Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 1281 Emploi/loisirs : Chef de projet / Mécanique - Sport Prénom : Etienne Année : 1969 Date d'inscription : 14/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mer 12 Jan 2011, 07:36 | |
| Les billes qui se baladent viennent des verrouillages en général. Si une bille était partie d'un roulement, tout le roulement serait parti en pièces , ta boite aussi...
A+
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
sepele
![sepele](https://2img.net/u/3415/78/01/74/avatars/9-53.gif)
Modéle de votre(vos) mogs : 411, 421 Localisation : Moselle Pays : ![france france](https://i.servimg.com/u/f63/13/43/24/26/france10.jpg) Nombre de messages : 3457 Prénom : sepele Année : 1955, 1961 Date d'inscription : 08/01/2009
![Circuit électrique de préchauffage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Circuit électrique de préchauffage Mer 12 Jan 2011, 10:57 | |
| au risque d'abuser, tu pourrais nous faire une photo de la plaque de sélection, des deux côtés, je n'en ai encore jamais vu sur une boite non synchro (je n'ai jamais ouverte la mienne) .... ? |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
